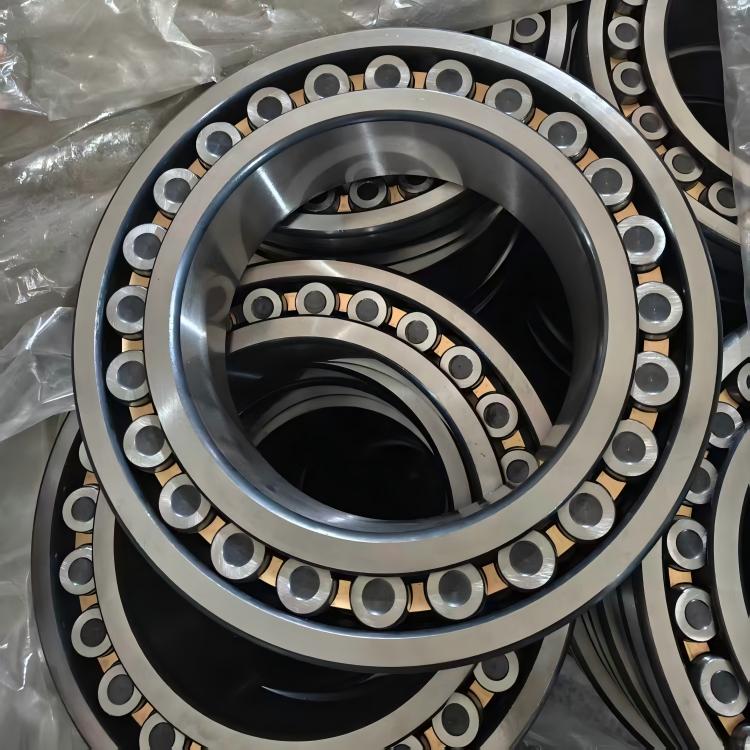

Các loại vòng bi lăn

Các loại vòng bi lăn

Vòng bi là bộ phận cốt lõi hỗ trợ các bộ phận quay của máy móc, đảm bảo máy móc hoạt động trơn tru và hiệu quả hơn.
Kiểu: Vòng bi lăn, vòng bi trơn
Lớp: GCr15,9Cr18/9Cr18Mo
Cấp chính xác: P0 (thông thường) → P6 → P5 → P4 → P2
Model: 6205,6308,NU208, v.v.
Cấu trúc: Vòng trong, vòng ngoài, con lăn
Gửi yêu cầu
Mô tả

Công ty TNHH Xuất nhập khẩu Thiên Tân Binhai Yashanway là một trong những nhà sản xuất và cung cấp các loại vòng bi lăn hàng đầu tại Trung Quốc, chuyên cung cấp dịch vụ tùy chỉnh chất lượng cao. Nếu bạn định bán buôn các loại vòng bi lăn mới nhất được sản xuất tại Trung Quốc, vui lòng nhận mẫu miễn phí từ nhà máy của chúng tôi. Để được tư vấn về giá, hãy liên hệ với chúng tôi.



Vòng bi là một thành phần quan trọng trong thiết bị cơ khí hiện đại. Chức năng chính của nó là hỗ trợ các bộ phận quay của máy móc, giảm hệ số ma sát trong quá trình chuyển động của chúng và đảm bảo độ chính xác khi quay của chúng.



types of bearings



Đặc điểm kỹ thuật

Mục

Chi tiết

Tên sản phẩm

mang

Kiểu

Vòng bi lăn, vòng bi trơn

Cấp

GCr15,9Cr18/9Cr18Mo

Cấp chính xác

P0 (thông thường) → P6 → P5 → P4 → P2

Người mẫu

6205,6308,NU208, v.v.

Kết cấu

Vòng trong, vòng ngoài, con lăn

Các loại vòng bi phổ biến và ứng dụng cụ thể của chúng

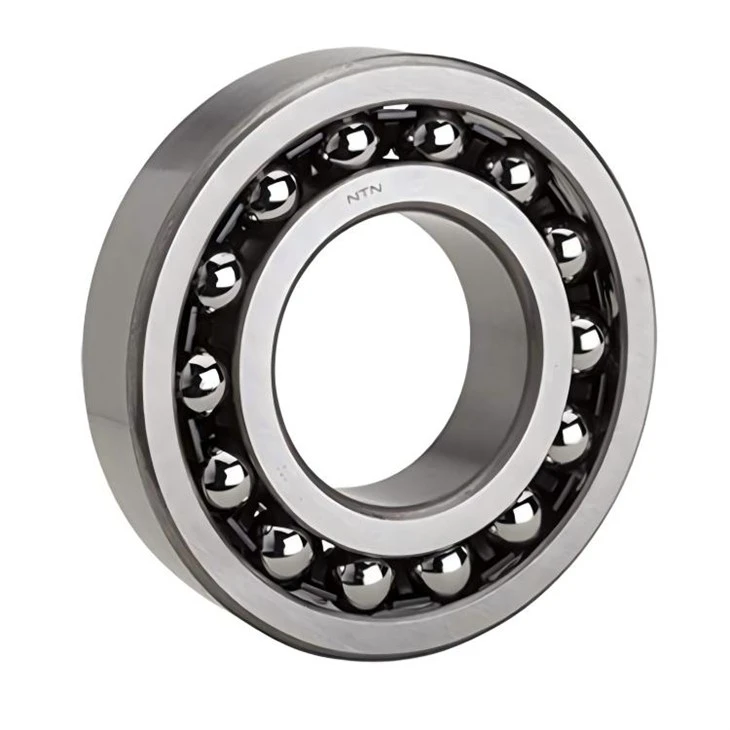

Vòng bi rãnh sâu

Đặc điểm: Cấu trúc đơn giản, hệ số ma sát thấp, tốc độ quay giới hạn cao.
Ứng dụng: Thiết bị gia dụng (máy giặt, quạt), động cơ nhỏ, hộp số, bánh xe ô tô, máy công cụ.

Vòng bi lăn côn

Các tính năng: Tiếp xúc đường dây, có khả năng chịu được tải trọng hướng tâm và hướng trục nặng.
Ứng dụng: Trục truyền động ô tô, trục chính, máy móc hạng nặng, máy khai thác mỏ, máy nông nghiệp.

Vòng bi tiếp xúc góc

Đặc điểm: Mương bên trong và bên ngoài có góc tiếp xúc, có khả năng chịu đồng thời tải trọng hướng tâm và tải trọng trục đơn-, độ chính xác cao.
Ứng dụng: Trục chính của máy công cụ, động cơ-tần số cao, tua bin hơi nước, bộ tăng áp.

Vòng bi lăn kim

Đặc điểm: Kích thước xuyên tâm nhỏ, khả năng chịu tải cao nhưng độ ma sát cao hơn một chút.
Ứng dụng: Xe máy, hệ thống truyền động ô tô, robot công nghiệp, máy bơm, xe lu.

Con lăn hình cầu/Vòng bi

Tính năng: Có hiệu suất tự-tự căn chỉnh, có khả năng bù các lỗi lệch trục hoặc lệch trục.
Ứng dụng: Máy móc lớn, máy nghiền, máy giấy, tua bin gió.

Vòng bi/vòng bi lăn lực đẩy

Đặc điểm: Chỉ thích hợp để chịu tải dọc trục, thường ở tốc độ quay thấp hơn.
Ứng dụng: Móc cẩu, máy bơm nước trục đứng, chốt lái ô tô.



Chức năng của vòng bi



  • Hỗ trợ và định vị: Cố định vị trí của trục để đảm bảo độ chính xác khi quay.
  • Giảm ma sát và tiêu hao năng lượng: Chuyển ma sát trượt thành ma sát lăn (vòng bi lăn), giảm đáng kể lực cản và nâng cao hiệu suất.
  • Lực chịu và truyền: Chịu tải trọng hướng tâm, tải trọng hướng trục hoặc tải trọng tổng hợp và chuyển chúng xuống đế.
  • Giảm độ rung và tiếng ồn: Giảm thiểu độ rung và tiếng ồn, kéo dài tuổi thọ của toàn bộ máy.

1. Vòng bi rãnh sâu, Series 62

Mẫu số

ID (mm)

OD (mm)

Chiều rộng (mm)

6200

10

30

9

6201

12

32

10

6202

15

35

11

6203

17

40

12

6204

20

47

14

6205

25

52

15

6206

30

62

16

6207

35

72

17

6208

40

80

18

6209

45

85

19

6210

50

90

20

2. Vòng bi rãnh sâu, Series 63

Mẫu số

ID (mm)

OD (mm)

Chiều rộng (mm)

6300

10

35

11

6301

12

37

12

6302

15

42

13

6303

17

47

14

6304

20

52

15

6305

25

62

17

6306

30

72

19

6307

35

80

21

6308

40

90

23

6309

45

100

25

6310

50

110

27

3. Vòng bi lăn hình trụ

Mẫu số

ID (mm)

OD (mm)

Chiều rộng (mm)

NU204

20

47

14

NU205

25

52

15

NU206

30

62

16

NU207

35

72

17

NU208

40

80

18

NU209

45

85

19

NU210

50

90

20

NU308

40

90

23

NU310

50

110

27

4. Vòng bi côn

Mẫu số

ID (mm)

OD (mm)

Chiều rộng (mm)

30204

20

47

14

30205

25

52

15

30206

30

62

16

30207

35

72

17

30208

40

80

18

30209

45

85

19

30210

50

90

20

5. Vòng bi lăn hình cầu

Mẫu số

ID (mm)

OD (mm)

Chiều rộng (mm)

22208

40

80

23

22209

45

85

23

22210

50

90

23

22211

55

100

25

22212

60

110

28

22213

65

120

31

22214

70

125

31

6. Vòng bi lực đẩy

Mẫu số

ID (mm)

OD (mm)

Chiều rộng (mm)

51104

20

35

10

51105

25

42

11

51106

30

47

11

51107

35

52

12

51108

40

60

13

51110

50

70

14

ball bearing
bearing types
Copper bearing
different types of bearing

Chú phổ biến: các loại vòng bi lăn, nhà sản xuất các loại vòng bi lăn Trung Quốc, nhà cung cấp, nhà máy
